Bloc ABS MK61 VAG : Le Guide Complet pour Volkswagen, Audi, Seat et Skoda

Avez-vous déjà remarqué des voyants ABS ou ESP qui clignotent sur votre tableau de bord ? Ces signaux d'alerte peuvent indiquer un dysfonctionnement du bloc ABS MK61, un composant essentiel des véhicules du groupe VAG (Volkswagen, Audi, Seat, Skoda). Le bloc ABS MK61 garantit votre sécurité en empêchant le blocage des roues lors du freinage d'urgence. Néanmoins, ce système complexe peut présenter des défaillances, notamment sur les modèles produits entre 2003 et 2018. Par conséquent, une compréhension approfondie de ce composant s'avère indispensable pour maintenir la sécurité de votre véhicule. Pour toute assistance technique, contactez-nous au 06 98 66 23 61.

 Voici les points essentiels de cet article à connaître !           Ou          Vous souhaitez lire l'ensemble de l'article pour mieux comprendre ?

Points clés à retenir concernant le bloc ABS MK61 VAG

• Compatibilité étendue : Compatible avec les modèles VAG de 2003 à 2018
• ️ Codes d'erreur fréquents : 01130 (046A) et 16352 (3FE0) signalent des dysfonctionnements
• Symptômes caractéristiques: Voyants ABS/ESP allumés et perte de fonction antiblocage
• Références multiples : 1K0 907 379, 8J0 614 517, 1K0 614 517 parmi d'autres variantes
• ️ Solutions disponibles : Réparation électronique ou remplacement selon le diagnostic

1. Qu'est-ce que le bloc ABS MK61 et comment fonctionne-t-il ?

Le bloc ABS MK61 représente l'évolution technologique des systèmes de freinage assisté pour les véhicules du groupe VAG. Ce dispositif intègre plusieurs fonctions sécuritaires essentielles dans un seul boîtier compact. En outre, il combine l'antiblocage des roues (ABS), la répartition électronique de freinage (EBD) et le contrôle de stabilité (ESP).

Ainsi, cette centralisation améliore l'efficacité tout en réduisant l'encombrement sous le capot.

1.1. Définition et rôle du bloc ABS MK61 dans le système de freinage

Le bloc ABS MK61 constitue le cerveau du système de freinage moderne.

• Premièrement, il surveille en permanence la vitesse de rotation de chaque roue.
• Deuxièmement, il détecte les situations de blocage imminent. Troisièmement, il module automatiquement la pression hydraulique pour maintenir l'adhérence optimale.
• De plus, ce système permet de conserver la directionnalité du véhicule lors des freinages d'urgence.
• Enfin, il réduit considérablement les distances d'arrêt sur différents types de revêtements.

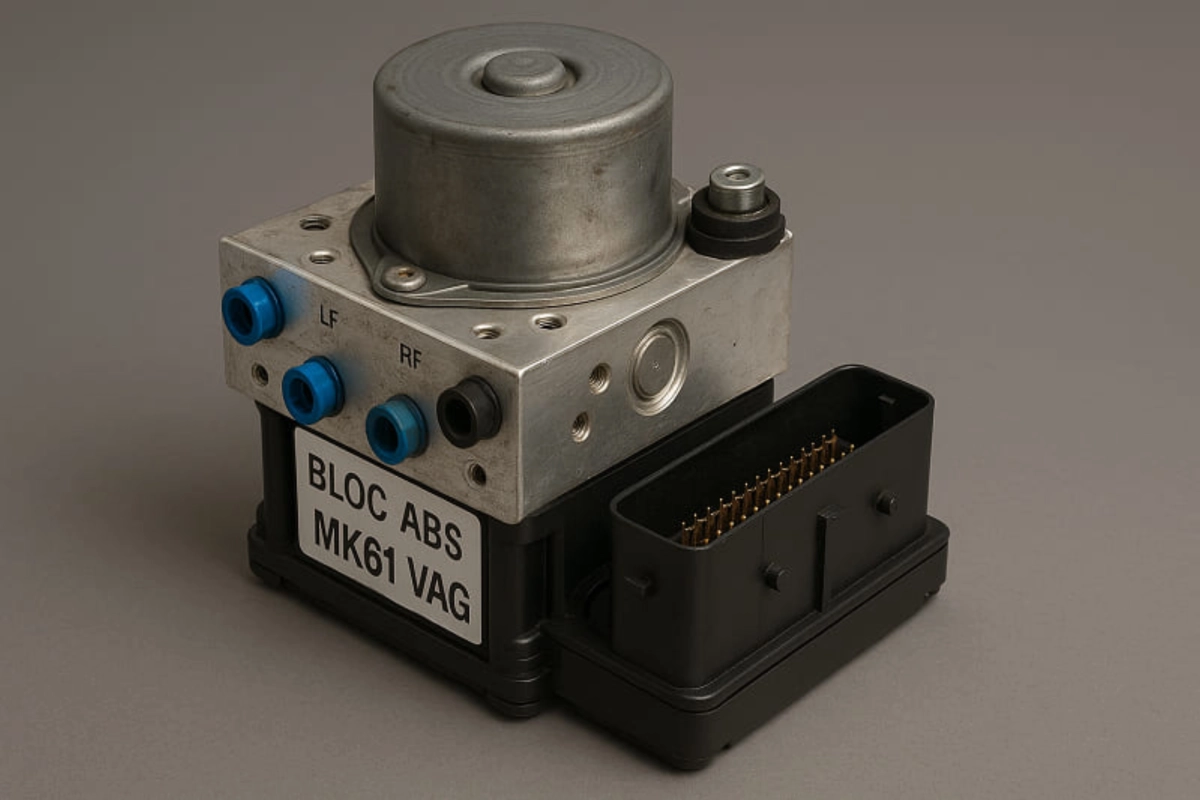

1.2. Composants principaux du bloc ABS MK61

Le bloc ABS MK61 se compose de plusieurs éléments interconnectés :

• Calculateur électronique : Traite les données des capteurs
• Module hydraulique : Régule la pression de freinage
• Électrovannes : Contrôlent le flux du liquide de frein
• Pompe de retour : Maintient la pression système
• Accumulateurs : Stockent temporairement le fluide hydraulique

Chaque composant joue un rôle crucial dans le fonctionnement global du système.

1.3. Fonctionnement détaillé du système ABS MK61

Le fonctionnement du bloc ABS MK61 repose sur un cycle de régulation précis.

• D'abord, les capteurs de vitesse transmettent les informations au calculateur.
• Ensuite, celui-ci compare les vitesses de rotation entre les roues. Lorsqu'une différence anormale apparaît, le système active les électrovannes correspondantes.
• Par ailleurs, la pompe de retour maintient la pression nécessaire dans le circuit.
• Finalement, cette régulation s'effectue plusieurs fois par seconde pour une efficacité maximale.

2. Quels modèles VAG utilisent le bloc ABS MK61 ?

Le bloc ABS MK61 équipe une large gamme de véhicules du groupe VAG produits entre 2003 et 2018. Cette période correspond à une phase d'harmonisation technologique entre les différentes marques.

Néanmoins, certaines variantes spécifiques existent selon les motorisations et les finitions. Il convient donc de vérifier la compatibilité exacte avant toute intervention.

2.1. Liste des modèles Volkswagen compatibles

Les véhicules Volkswagen équipés du bloc ABS MK61 incluent :

• Golf V et VI (références 1K0 907 379, 1K0 614 517)
• Passat B6 et B7
• Tiguan première génération
• Touran I et II
• Jetta/Bora
• Caddy III

Cependant, les références peuvent varier selon les options et les années de production.

2.2. Modèles Audi équipés du bloc ABS MK61

Chez Audi, le bloc ABS MK61 équipe principalement :

• A3 8P (référence 8J0 614 517)
• TT 8J
• Q3 8U
• A1 8X

Par conséquent, ces modèles partagent des caractéristiques techniques similaires avec leurs homologues Volkswagen.

2.3. Véhicules Seat et Skoda concernés

Les marques Seat et Skoda utilisent également ce système :

Seat :

• León II et III
• Altea
• Ibiza IV

Skoda :

• Octavia II
• Fabia II
• Roomster

Ainsi, la standardisation du bloc ABS MK61 facilite la maintenance et les réparations.

3. Quels sont les symptômes d'un bloc ABS MK61 défectueux ?

Un bloc ABS MK61 défaillant présente des symptômes caractéristiques facilement identifiables. Ces signaux d'alarme nécessitent une attention immédiate pour préserver la sécurité. En effet, un système ABS non fonctionnel augmente considérablement les risques d'accident.

 Par ailleurs, certains symptômes peuvent évoluer progressivement avant une panne complète.

3.1. Voyants lumineux au tableau de bord

Les premiers indicateurs d'un dysfonctionnement apparaissent au tableau de bord :

• ️Voyant ABS orange : Allumage permanent ou clignotant
•  Voyant ESP : Activation constante
•  Témoin de frein : Peut s'allumer simultanément
•  Voyant contrôle moteur : Dans certains cas complexes

Cependant, ces voyants peuvent également signaler d'autres problèmes du système de freinage.

3.2. Problèmes de freinage et de stabilité

Les dysfonctionnements mécaniques se manifestent par :

• Perte de l'antiblocage : Les roues se bloquent lors du freinage intense
• Instabilité directionnelle : Le véhicule tire d'un côté
• Freinage irrégulier : Sensation de pulsation dans la pédale
• Bruits anormaux : Claquements ou grincements sous le capot

De plus, ces symptômes compromettent directement la sécurité de conduite.

3.3. Codes d'erreur spécifiques au bloc MK61

La valise diagnostique révèle des codes d'erreur précis :

• Code 01130 (046A) : "ABS Operation - Signal implausible"
• Code 16352 (3FE0) : "Module défectueux (VAG)"

En outre, d'autres codes peuvent apparaître selon la nature exacte du dysfonctionnement.

4. Comment diagnostiquer une panne du bloc ABS MK61 ?

Le diagnostic d'un bloc ABS MK61 nécessite une approche méthodique et des outils spécialisés. Cette procédure permet d'identifier précisément l'origine du problème. Par conséquent, un diagnostic correct évite les remplacements inutiles et optimise les réparations.

Cependant, cette expertise technique requiert une formation spécifique aux systèmes VAG.

4.1. Procédure de lecture des codes défaut

La lecture des codes d'erreur suit un protocole défini :

1. Connexion de la valise au port diagnostic OBD

2. Sélection du module ABS dans le menu

3. Lecture active des défauts stockés

4. Effacement des codes après réparation

5. Test routier pour validation

Néanmoins, l'interprétation correcte nécessite une expertise technique approfondie.

4.2. Interprétation des résultats du diagnostic

L'analyse des résultats détermine la stratégie de réparation :

• Défauts permanents : Indiquent une panne avérée
• Défauts sporadiques : Suggèrent un problème intermittent
• Codes multiples: Révèlent souvent un dysfonctionnement central

Ainsi, cette analyse guide le choix entre réparation et remplacement.

  Un diagnostic professionnel s'impose ? Aurel Automobile dispose des outils et de l'expertise nécessaires. Contactez-nous au 06 98 66 23 61.

5. Quelles sont les options de réparation pour un bloc ABS MK61 défectueux ?

Plusieurs solutions existent pour traiter un bloc ABS MK61 défaillant. Le choix dépend principalement de l'ampleur des dégâts et de l'âge du véhicule.

5.1. Remplacement complet du bloc ABS

Le remplacement intégral du bloc ABS MK61 garantit un fonctionnement optimal :

Avantages :

• Fiabilité maximale

• Garantie constructeur

• Installation simplifiée

Cependant, cette solution convient parfaitement aux véhicules récents ou à forte valeur.

Inconvénients :

• Coût plus élevé
• Délais d'approvisionnement
• Programmation nécessaire

5.2. Réparation des composants électroniques

La réparation électronique constitue une alternative économique viable :

Processus de réparation :

• Diagnostic approfondi des circuits internes
• Remplacement des composants défectueux
• Tests fonctionnels sur banc d'essai
• Garantie sur l'intervention

Par ailleurs, cette méthode préserve l'environnement en évitant la mise au rebut.

Conclusion

Le bloc ABS MK61 représente un élément vital de la sécurité active des véhicules VAG. Sa défaillance compromet directement l'efficacité du freinage et la stabilité directionnelle. Néanmoins, les symptômes caractéristiques permettent une détection précoce des dysfonctionnements. Un diagnostic professionnel détermine ensuite la solution optimale. Notre garage réalise aussi la réparation batterie lithium VAG Porsche Audi VW.

  N'attendez pas que les symptômes s'aggravent : contactez-nous dès maintenant au 06 98 66 23 61 pour un diagnostic personnalisé.
